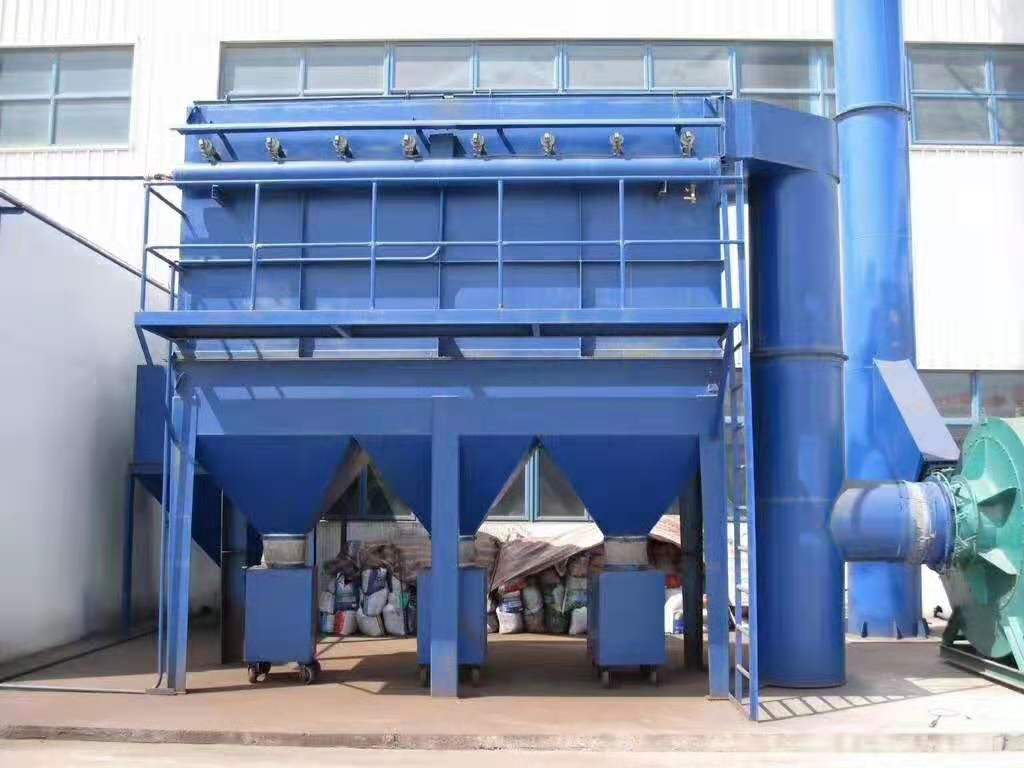

反吹式脈沖布袋除塵器（功能：捕集細小、干燥、非纖維性粉塵）的結構原理介紹：反吹式脈沖布袋除塵器由上箱體、中箱體、灰斗、導流板、支架、濾袋組件、噴吹裝置、離線閥、卸灰裝置及檢測、控制系統等組成。整套除塵器還包括檢修平臺、照明系統、檢修電源等輔助設備。　　

     工作原理如下：含塵氣體由進風煙道各進風閥閥進入各單元箱體，在箱體內導流系統的引導下，大顆粒粉塵（是指懸浮在空氣中的固體微粒）經沉降分離后直接落入灰斗，剩下細微的粉塵隨氣流進入中箱體過濾區，透過濾袋過濾后的潔凈氣體，經上箱體、提升閥、出風煙道排出除塵器，然后經過風機和煙囪直接排放到大氣中。隨著過濾工況的進行，當濾袋表面積塵（累積的塵土）達到一定量時，由清灰控制裝置（差壓或定時、手動控制）按設定程序，控制當前單元離線，并打開電磁脈沖閥噴吹，抖落濾袋上的粉塵。落入灰斗中的粉塵經由倉泵進入氣力輸灰系統。
